ما هو محمل الأسطوانة المخروطية؟

المحمل الأسطواني المستدق هو نوع من محامل العناصر المتدحرجة التي يمكنها دعم الأحمال الشعاعية والمحورية. إنه مصمم للتعامل مع كميات كبيرة من الدفع في اتجاه واحد مع إدارة القوى الشعاعية أيضًا. باعتباري موردًا للمحامل الأسطوانية المدببة، حظيت بشرف العمل مع العديد من الصناعات وفهم الدور الحاسم الذي تلعبه هذه المحامل في التطبيقات المختلفة.

الهيكل والتصميم

يتكون التصميم الأساسي للمحمل الأسطواني المستدق من أربعة مكونات رئيسية: الحلقة الداخلية (المخروط)، الحلقة الخارجية (الكوب)، الأسطوانات المدببة، والقفص. تحتوي الحلقات الداخلية والخارجية على مجاري مائية مخروطية الشكل. يتم ترتيب الأسطوانات المدببة بحيث تتقارب محاورها عند نقطة مشتركة على محور المحمل. يسمح هذا التصميم الهندسي للمحمل بتوزيع الحمل بكفاءة على كامل سطح البكرات، مما يقلل من تركيزات الضغط ويعزز القدرة الاستيعابية للحمل الإجمالي للمحمل.

يخدم القفص وظيفة مهمة في المحمل. فهو يفصل البكرات عن بعضها البعض، ويمنعها من الاحتكاك ببعضها البعض ويضمن دورانًا سلسًا. يساعد القفص أيضًا في توجيه البكرات على طول المجاري المائية، والحفاظ على محاذاة صحيحة أثناء التشغيل. يتم استخدام أنواع مختلفة من الأقفاص اعتمادًا على متطلبات التطبيق، مثل الأقفاص الفولاذية لتطبيقات السرعة العالية والأحمال الثقيلة، والأقفاص الفينولية للتطبيقات التي يكون فيها الوزن المنخفض وتقليل الضوضاء مهمًا.

مبدأ العمل

يعتمد مبدأ عمل المحمل الأسطواني المستدق على حقيقة أنه عند تطبيق الحمل، تتدحرج الأسطوانات المدببة بين المجاري المائية الداخلية والخارجية. الشكل المخروطي للمجاري المائية والبكرات يمكّن المحمل من التعامل مع كل من الأحمال الشعاعية والمحورية في وقت واحد. يتم نقل الأحمال الشعاعية من خلال الاتصال بين البكرات والمجاري المائية، في حين تتم مقاومة الأحمال المحورية من خلال الاتصال الزاوية بين البكرات والمجاري المائية.

عند تطبيق حمل محوري، تميل البكرات إلى التحرك على طول المجاري المائية المخروطية، لكن تصميم المحمل يمنع الحركة المفرطة. يتم توزيع الحمل المحوري بالتساوي بين الأسطوانات، ويمكن للمحمل أن يتحمل قوى الدفع الكبيرة. وهذا يجعل المحامل الأسطوانية المدببة مثالية للتطبيقات التي توجد بها أحمال محورية عالية، كما هو الحال في محاور عجلات السيارات، والآلات الثقيلة، وعلب التروس الصناعية.

التطبيقات

تستخدم المحامل الأسطوانية المدببة على نطاق واسع في مجموعة متنوعة من الصناعات نظرًا لقدرتها على التعامل مع الأحمال الشعاعية والمحورية.

في صناعة السيارات، يتم استخدام محامل الأسطوانة المدببة بشكل شائع في محاور العجلات. إنها تدعم وزن السيارة والقوى المتولدة أثناء التسارع والكبح والانعطاف. على سبيل المثال، في محور العجلة الأمامية للسيارة، يجب أن يتحمل المحمل الأسطواني المستدق كلاً من الحمل الشعاعي من وزن السيارة والحمل المحوري من قوى التوجيه. تعد متانة وموثوقية هذه المحامل أمرًا بالغ الأهمية لسلامة وأداء السيارة.

في قطاع الآلات الصناعية، يتم استخدام المحامل الأسطوانية المدببة في أنظمة النقل والكسارات وعلب التروس. تتطلب أنظمة النقل محامل يمكنها التعامل مع الأحمال الشعاعية الثقيلة وبعض الأحمال المحورية، حيث تحتاج الأحزمة والبكرات إلى الدعم والتوجيه. من ناحية أخرى، تولد الكسارات أحمالًا عالية التأثير، كما أن المحامل الأسطوانية المدببة قادرة على تحمل هذه القوى وضمان التشغيل السلس. تستخدم علب التروس محامل أسطوانية مدببة لدعم الأعمدة ونقل الطاقة بكفاءة، خاصة في التطبيقات التي تتطلب متطلبات عالية السرعة وعزم الدوران العالي.

في صناعة التعدين، يتم استخدام المحامل الأسطوانية المستدقة في المعدات مثل خطوط السحب والمجارف والمثاقب. تعمل هذه الآلات في بيئات قاسية ذات أحمال واهتزازات عالية. تم تصميم المحامل الأسطوانية المدببة لتحمل هذه الظروف وتوفير موثوقية طويلة المدى. على سبيل المثال، في خط السحب، تحتاج المحامل الموجودة في ذراع الرافعة والدلو إلى دعم الأحمال الثقيلة والعمل في ظروف متربة وقذرة.

المزايا

واحدة من المزايا الرئيسية للمحامل الأسطوانية المدببة هي قدرتها العالية على الحمل. الشكل المخروطي للبكرات والمجاري المائية يسمح بمساحة اتصال أكبر، مما يعني أن المحمل يمكنه التعامل مع الأحمال الشعاعية والمحورية الأكبر مقارنة بالأنواع الأخرى من المحامل. وهذا يجعلها مناسبة للتطبيقات الثقيلة حيث توجد أحمال عالية.

ميزة أخرى هي قدرتهم على التعامل مع المحاذاة غير الصحيحة. نظرًا للتصميم المستدق، يمكن للمحمل أن يتحمل درجة معينة من عدم المحاذاة بين الحلقات الداخلية والخارجية. يعد هذا أمرًا مهمًا في التطبيقات التي قد لا تكون فيها الأعمدة متوازية تمامًا، كما هو الحال في بعض الآلات الصناعية وأنظمة السيارات.

كما توفر المحامل الأسطوانية المدببة صلابة جيدة. إنها توفر دعمًا ثابتًا للأعمدة، مما يساعد في الحفاظ على دقة الماكينة. وهذا أمر بالغ الأهمية في التطبيقات التي تتطلب تحديد المواقع بدقة والتشغيل السلس، كما هو الحال في الأدوات الآلية والمعدات الدقيقة.

مجموعة منتجاتنا

كمورد للمحامل الأسطوانية المدببة، فإننا نقدم مجموعة واسعة من المنتجات لتلبية الاحتياجات المتنوعة لعملائنا. لدينا محامل بأحجام وتكوينات مختلفة، بما في ذلك المحامل الأسطوانية المدببة أحادية الصف، ومزدوجة الصف، وأربعة صفوف.

على سبيل المثال، لدينا32217Bالمحمل عبارة عن محمل أسطواني مدبب ذو صف واحد مناسب لمجموعة متنوعة من التطبيقات. تتميز بقدرة حمل عالية ومصممة لأداء موثوق. منتج آخر في مجموعتنا هو32007X/سالمحمل، وهو محمل أسطواني مدبب مزدوج الصف. يمكن للمحامل ذات الصف المزدوج التعامل مع الأحمال المحورية الأعلى مقارنة بالمحامل ذات الصف الواحد، مما يجعلها مثالية للتطبيقات حيث توجد قوى دفع كبيرة.

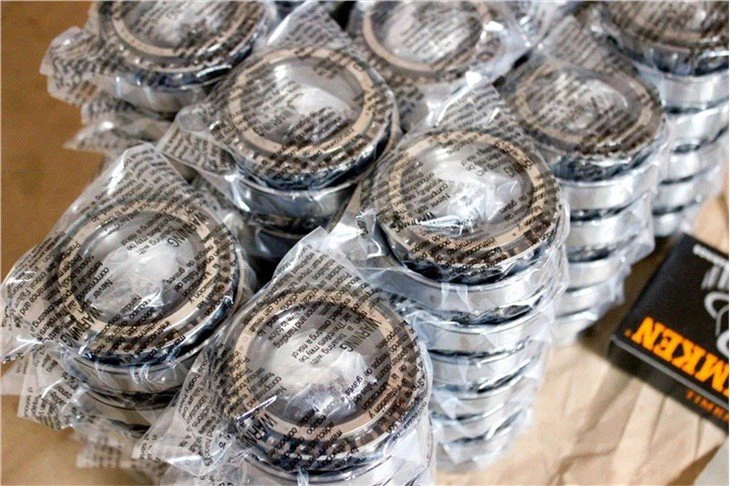

نحن نقدم أيضاTimken محامل مدببة مختومة. تم تصميم هذه المحامل المختومة لمنع دخول الملوثات إلى المحامل وللاحتفاظ بمواد التشحيم، مما يزيد من عمر خدمة المحمل ويقلل من متطلبات الصيانة. وهي مناسبة للتطبيقات التي تكون فيها بيئة التشغيل قاسية، كما هو الحال في المركبات على الطرق الوعرة ومعدات البناء.

ضمان الجودة

نحن ندرك أهمية الجودة في المحامل الأسطوانية المدببة. يتم تصنيع منتجاتنا باستخدام مواد عالية الجودة وعمليات تصنيع متقدمة. لدينا إجراءات صارمة لمراقبة الجودة لضمان أن كل محمل يلبي أعلى معايير الأداء والموثوقية.

تم تجهيز مرافق التصنيع لدينا بأحدث الآلات ومعدات الاختبار. قبل أن يتم شحن المحامل إلى عملائنا، فإنها تخضع لسلسلة من الاختبارات، بما في ذلك فحص الأبعاد، واختبار الصلابة، واختبار الكلال. تضمن هذه الاختبارات أن المحمل يتمتع بالأبعاد الصحيحة والصلابة المناسبة والقدرة على تحمل الأحمال المتوقعة وظروف التشغيل.

خاتمة

تعتبر المحامل الأسطوانية المدببة مكونًا أساسيًا في العديد من الصناعات نظرًا لقدرتها على التعامل مع الأحمال الشعاعية والمحورية، وقدرة الحمل العالية، والصلابة الجيدة. كمورد، نحن ملتزمون بتزويد عملائنا بمحامل أسطوانية مدببة عالية الجودة تلبي متطلباتهم المحددة.

إذا كنت في حاجة إلى محامل أسطوانية مدببة لتطبيقك، فإننا ندعوك إلى الاتصال بنا من أجل الشراء ومزيد من المناقشة. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار المحمل المناسب لاحتياجاتك وتزويدك بأفضل خدمة ممكنة.

مراجع

• "تحليل المحامل المتداول" بقلم تيدريك أ. هاريس
• "تصميم المحامل في الآلات: علم الاحتكاك والتشحيم الهندسي" بقلم ألكسندر أ. بوليكاربو وجون إم زوك
• معايير ومواصفات الصناعة المتعلقة بالمحامل الأسطوانية المدببة
